Смешанный монтаж SMT и DIP: какие данные проверить ещё при проектировании PCB

2026-10-16

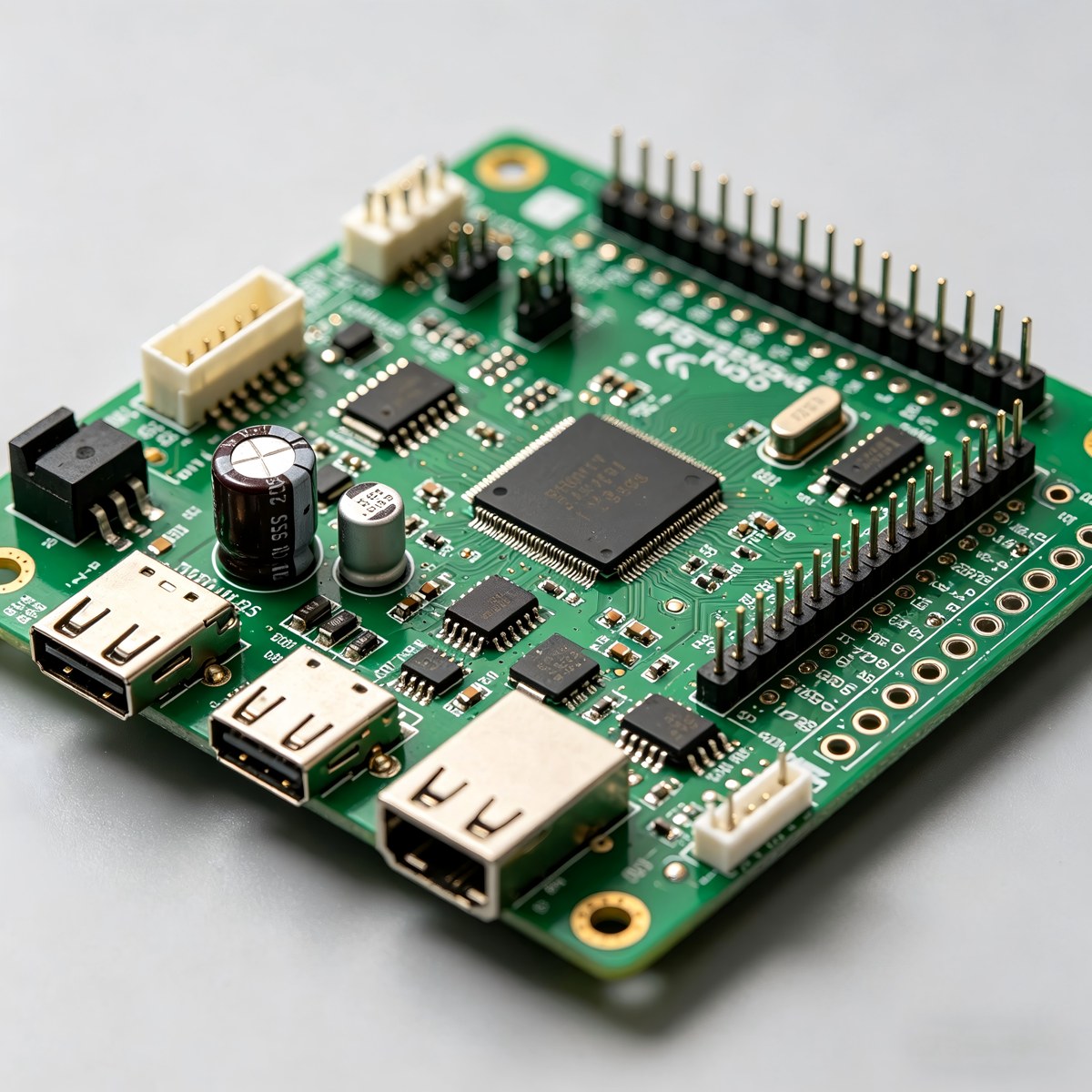

Если на одной PCBA сочетаются поверхностный монтаж SMT и выводные компоненты DIP, проектные, закупочные и сборочные данные должны соответствовать друг другу. В BOM укажите актуальную ревизию, позиционные обозначения, модели компонентов и позиции, которые не устанавливаются. Файл координат компонентов должен совпадать с базой платы и её ориентацией, а сборочный чертёж — показывать полярность, направление установки выводных компонентов и особые требования к пайке. При проверке размещения также оцените свободное пространство вокруг разъёмов, высоких компонентов и контрольных точек, чтобы не затруднять сборку и инспекцию. Если допускается замена компонентов, заранее укажите порядок согласования. Объём услуг монтажа SMT и DIP подтверждается отдельно для каждого проекта по его документации.
