Перед запуском PCB в производство инженерной и закупочной командам полезно сверить контурные размеры, файлы сверления, названия слоёв, толщину меди, тип финишного покрытия и номера ревизий. Пазы, расстояние от края платы до проводников и специальные технологические указания следует однозначно обозначить на чертеже или в производственных файлах, чтобы разные участники не ориентировались на разные версии. Универсальных числовых правил проектирования для всех производителей и конструкций нет: требования к малому шагу, особым отверстиям или толстой меди нужно согласовывать с изготовителем по документации проекта. Предварительная проверка технологичности помогает сделать дальнейшее обсуждение предметным. Типовые варианты можно посмотреть среди наших жёстких PCB; фактические условия оцениваются по данным заказа.

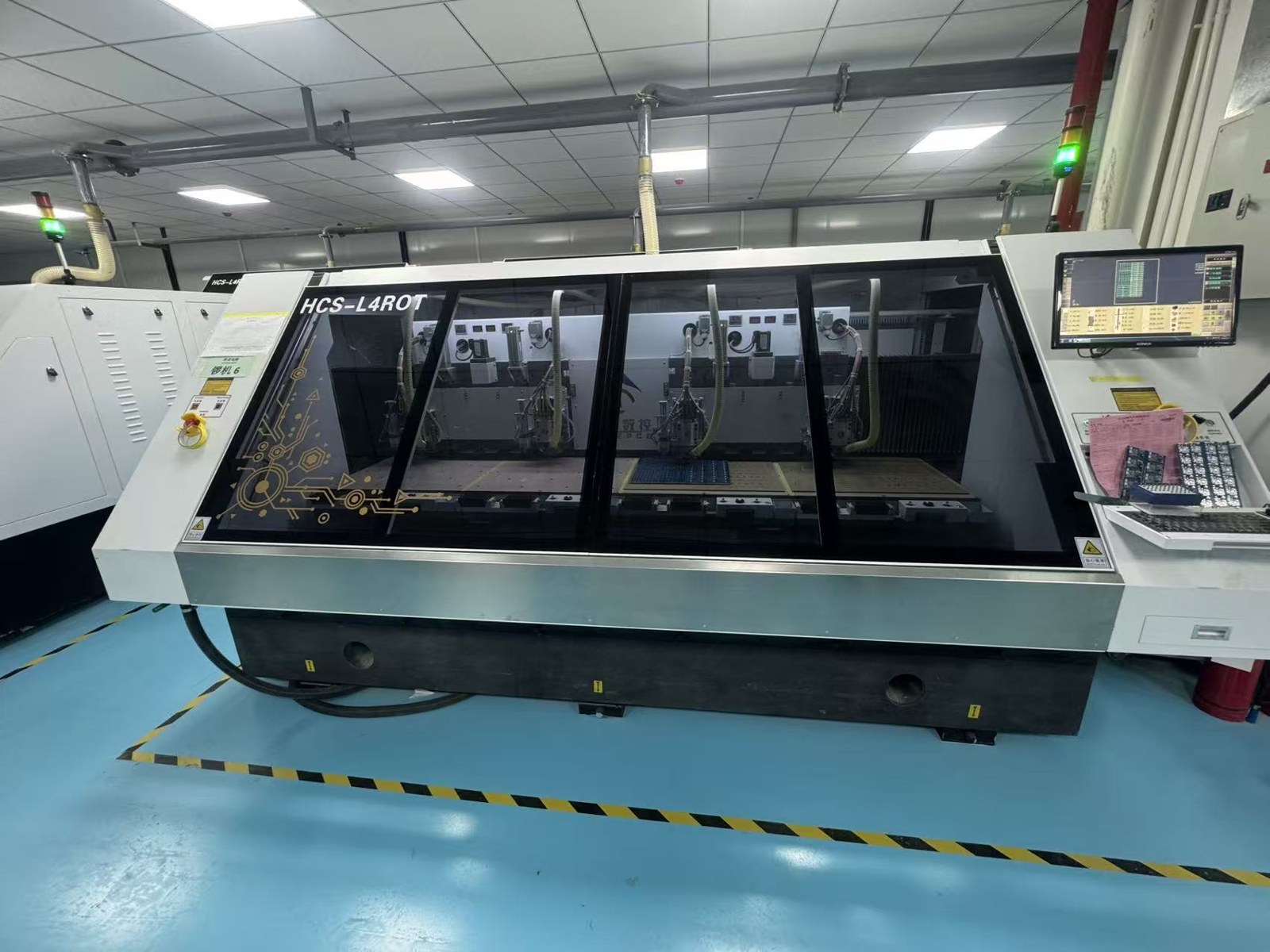

Оборудование для обработки контура PCB (фото оборудования предприятия)
